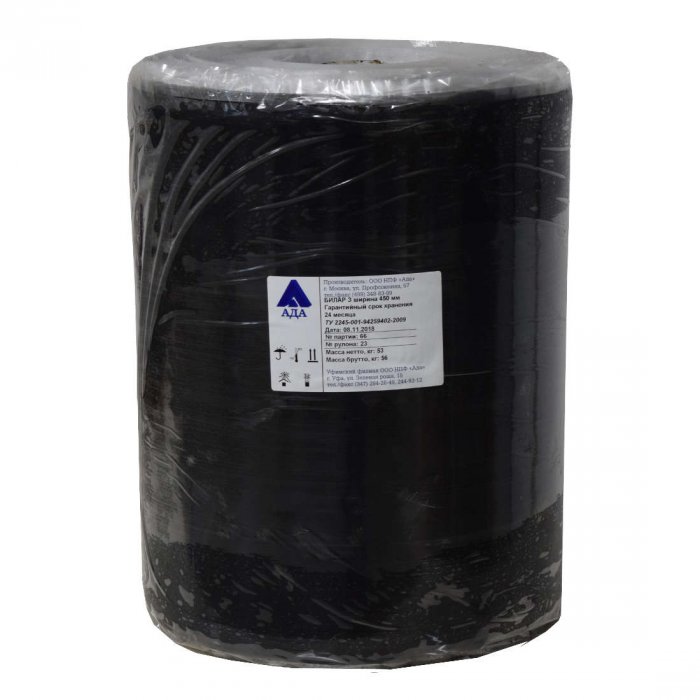

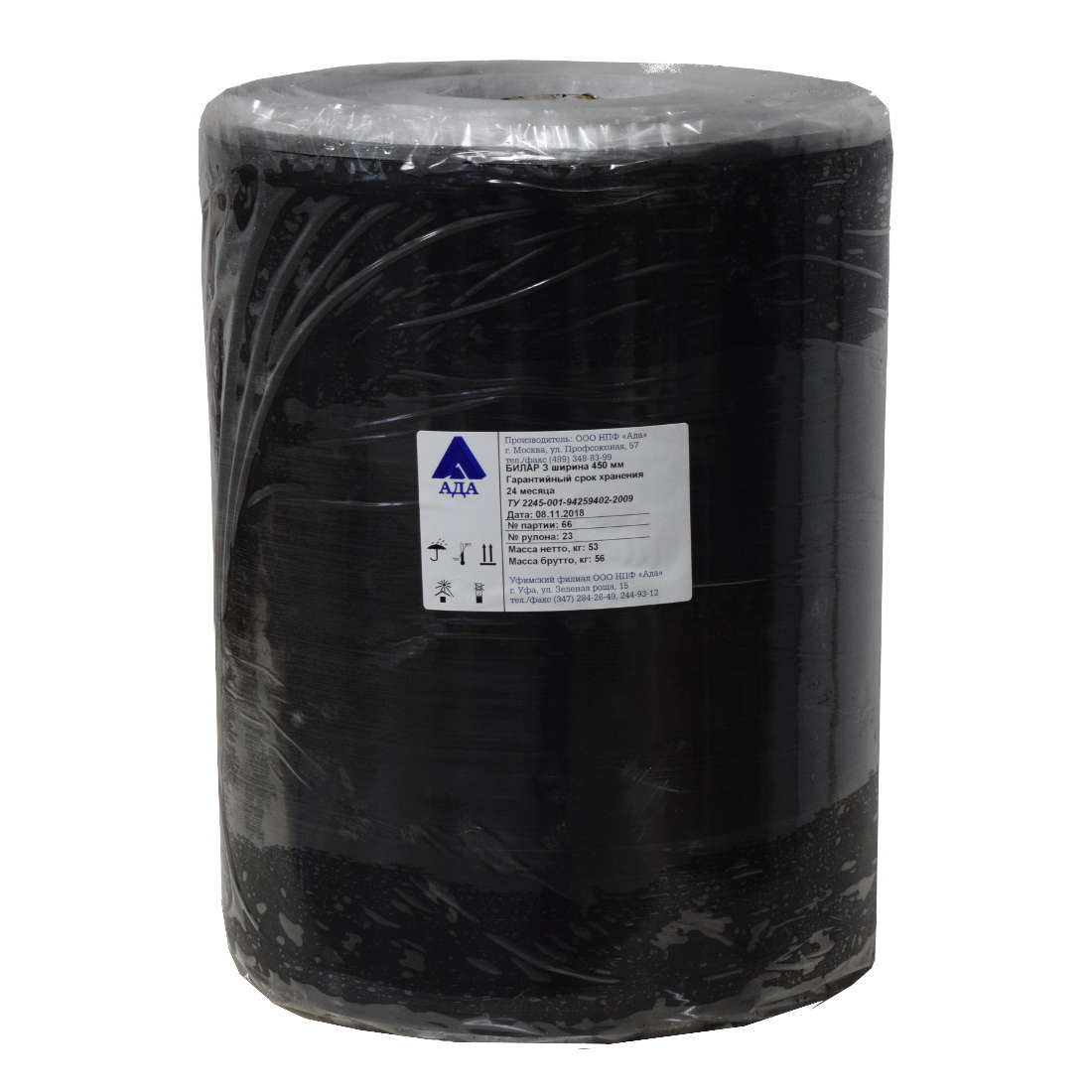

Лента БИЛАР предназначена для использования в конструкциях защитных покрытий №18 усиленного типа и №21 нормального типа по ГОСТ Р 51164. Лента «БИЛАР» представляет собой рулонный изоляционный материал, изготовленный путем одностороннего нанесения битумно-полимерной мастики «ИЗОБИТ» на полимерную (поливинилхлоридную, полиэтиленовую или иную подложку) ленту-основу.
Лента «БИЛАР» выпускается двух марок: «БИЛАР-Л» (летняя) и «БИЛАР-3» (зимняя). Для производства ленты «БИЛАР-Л» используется битумно-полимерная мастика «ИЗОБИТ» марки «Л», для ленты «БИЛАР-З» - битумно-полимерная мастика «ИЗОБИТ» марки «З».
Лента «БИЛАР-Л» используется для нанесения на защищаемую поверхность при температуре окружающего воздуха от минус 5 °С до плюс 40 °С, а лента «БИЛАР-З» при температуре от минус 20 °С до плюс 10 °С.
Для ленты «БИЛАР» установлены следующие геометрические размеры:
- Общая толщина ленты, мм: не менее 1,5
- Ширина ленты, мм: 225±5; 450±5
- Длина полотна в рулоне, м: не менее 40
- Наружный диаметр рулона, мм: не более 400
Температура хрупкости (п.6) составляет для ленты «БИЛАР-З» (температурный интервал применения от минус 20 °С до плюс 10 °С) - минус 20°С, для ленты «БИЛАР-Л» (температурный интервал применения от минус 5 °С до плюс 40 °С) - минус 5°С. 2. Испытания по п.7 при отрицательной температуре проводят только для ленты «БИЛАР-З».

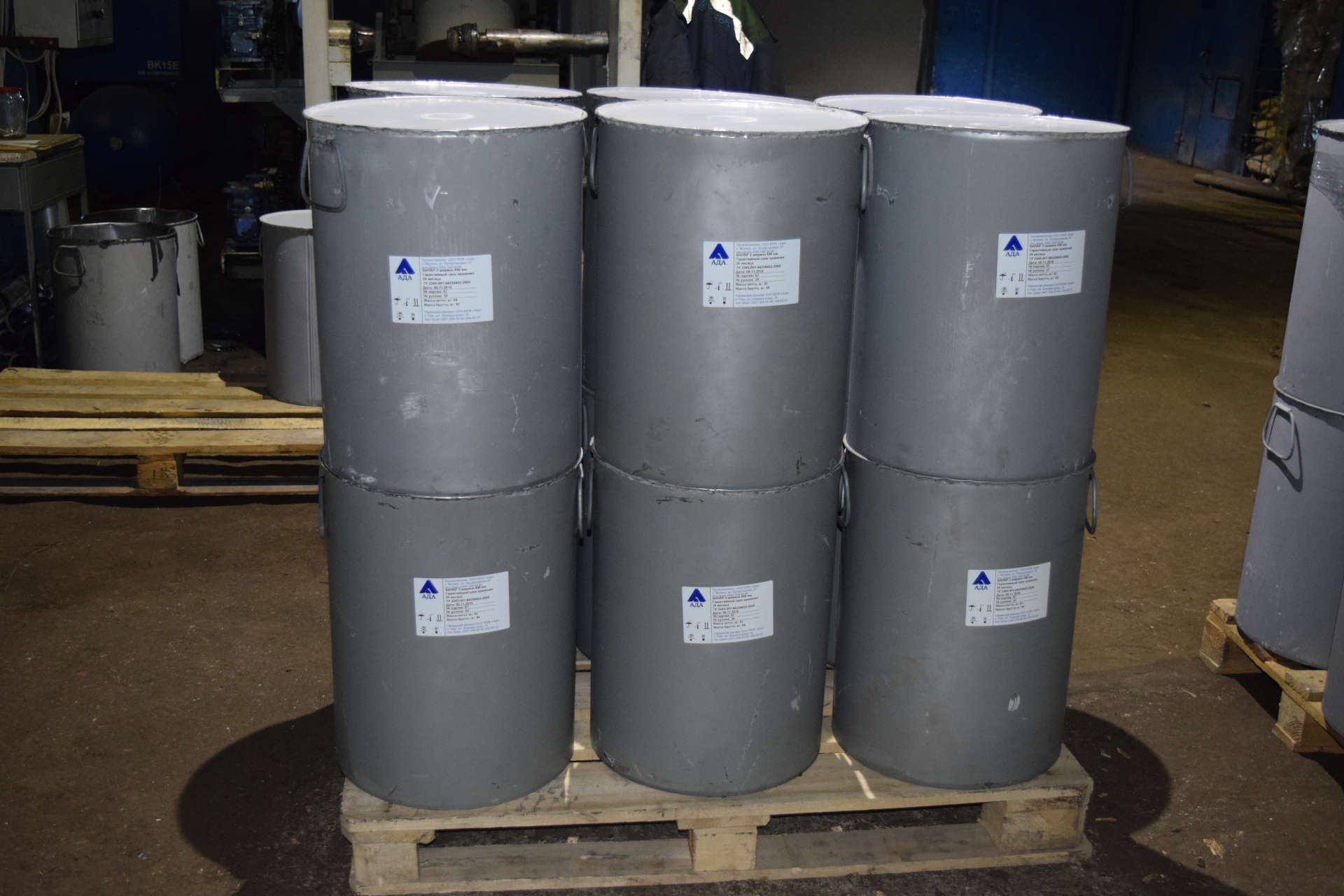

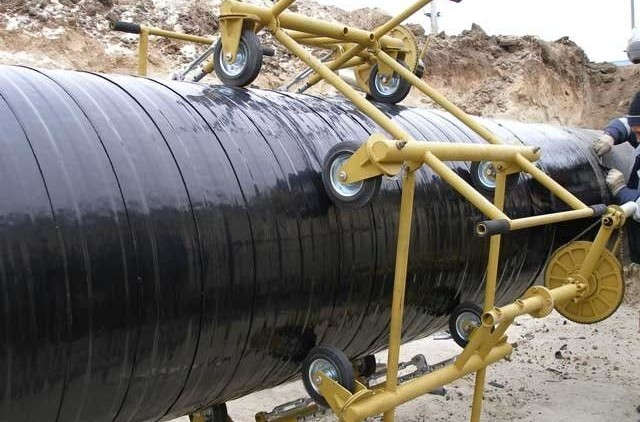

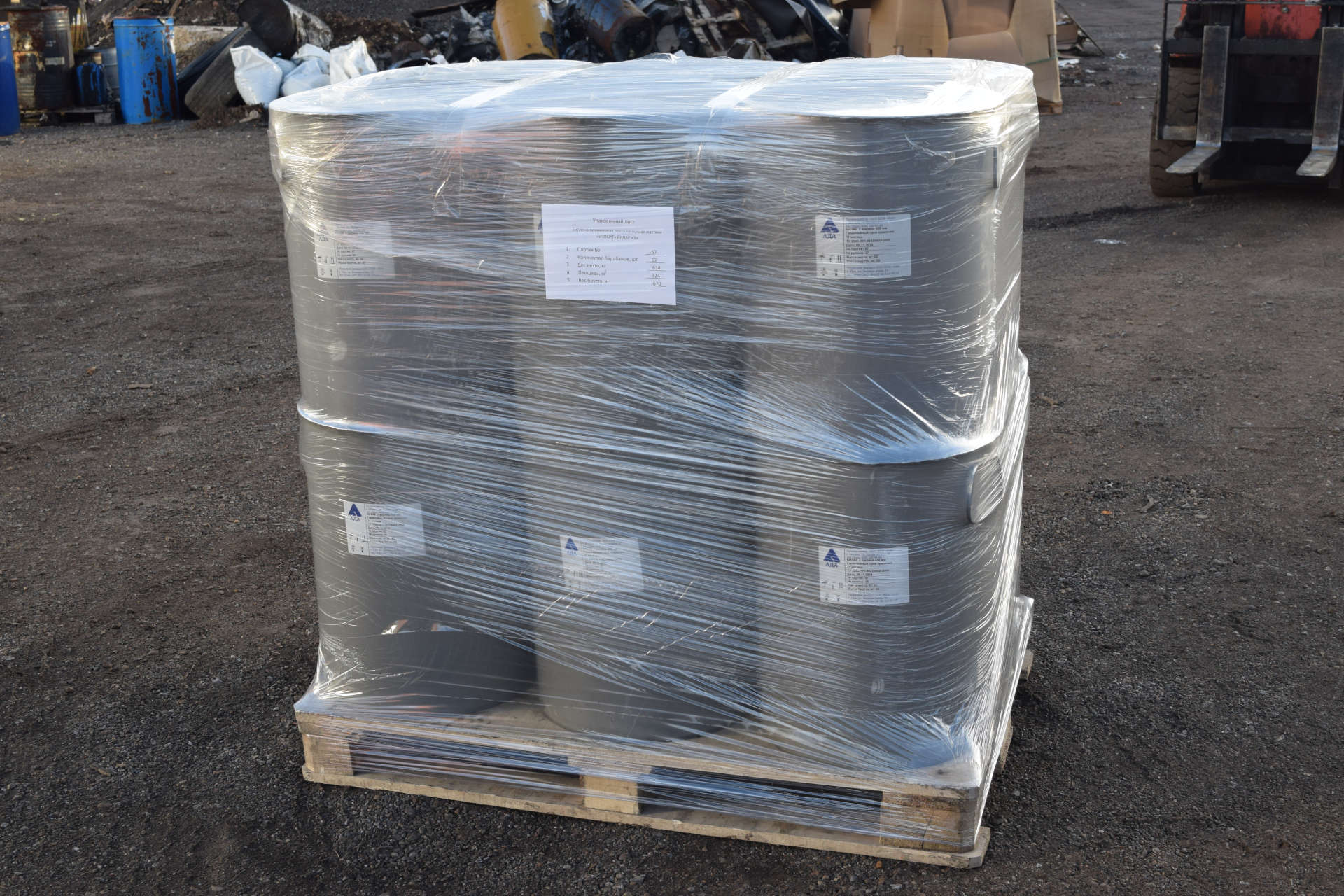

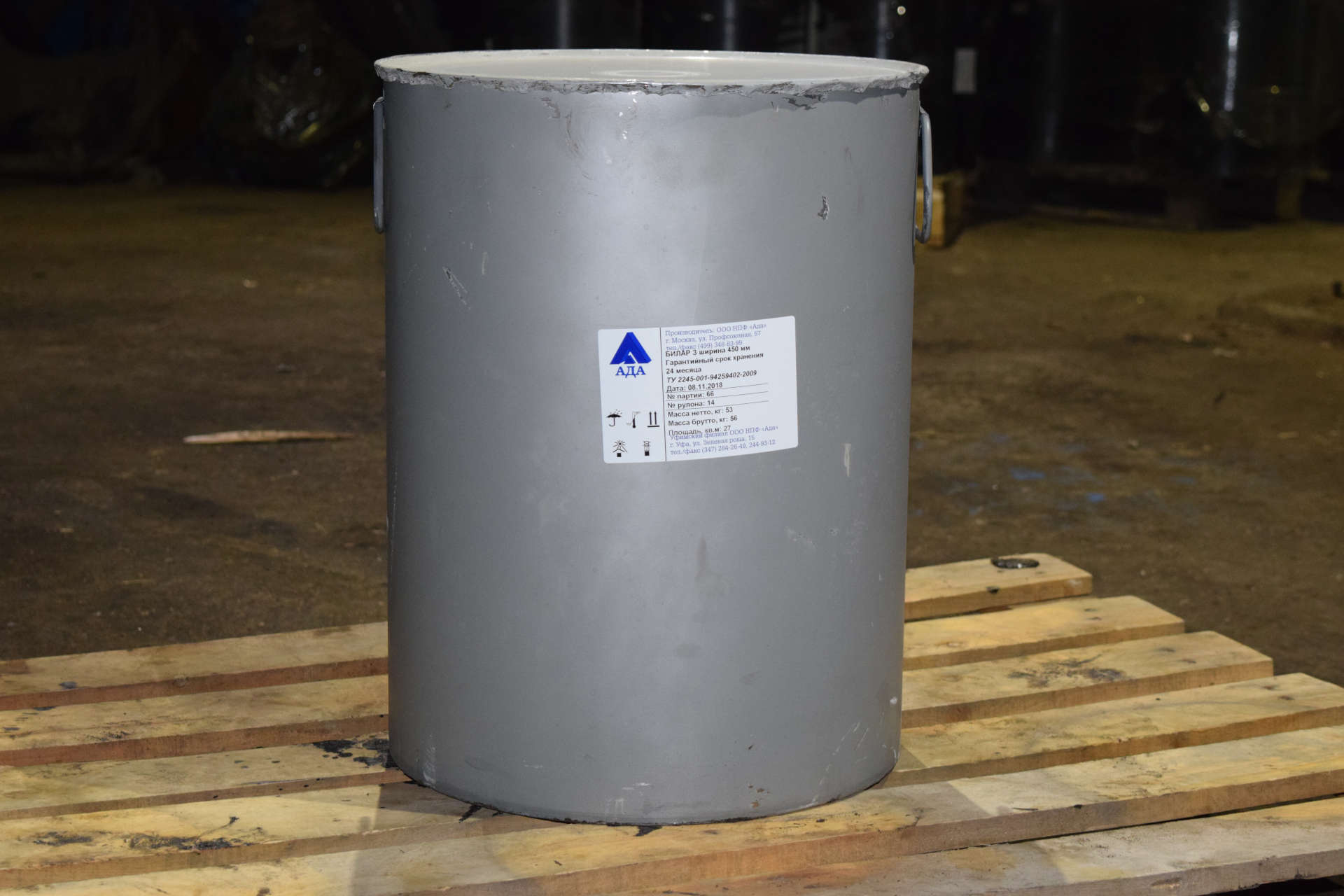

Металлическая поверхность трубы перед нанесением ленты должна быть очищена от ржавчины или старого изоляционного покрытия и пыли. Лента может применяться в конструкциях изоляционных покрытий трубопроводов нормального и усиленного типов в соответствии с ГОСТ Р 51164-98. Лента упаковывается в герметичные металлические барабаны.
Показатели качества БИЛАР
|
Наименование показателей |
Норма для ленты |
|
|
БИЛАР-Л |
БИЛАР-З |
|
|
1 Внешний вид рулона |
Конусность, бочкообразность, седловидность, телескопичность не более 5 мм по ширине рулона |
|
|
2 Внешний вид ленты: - основы - мастичного слоя |
- ровное полотно без складок, проколов, разрывов. - ровный слой мастики без пропусков или включения инородных материалов. |
|
|
3 Диэлектрическая сплошность. Отсутствие пробоя при электрическом напряжении, кВ/мм толщины |
5 |
|
|
4 Прочность при разрыве при (20±3) °С, МПа, не менее, в продольном направлении |
12 |
|
|
5 Относительное удлинение при (20±5) °С, %, не менее, при разрыве в продольном направлении |
200 |
|
|
6 Температура хрупкости¹ (гибкость ленты на брусе), °С, не выше |
минус 20 Трещины и разрывы мастичного слоя и отслоение его от основы не допускаются |
|
|
7 Адгезия к загрунтованной стальной поверхности при сдвиге², МПа, не менее, при температуре: (20±2) °С минус (15±2) °С |
0,2 0,2 |
|
|
8 Адгезия к загрунтованной стальной поверхности при отслаивании при температуре (20±2) °С, Н/см, не менее |
15 |
20 |
|
9 Адгезия ленты к ленте в нахлесте при температуре (20±2) °С, Н/см, не менее, |
7,0 |
|
|
10 Водопоглощение ленты в течение 1000 часов, при температуре (20±2) °С, %, не более |
0,5 |
|
|
11 Грибостойкость, балл, не более |
2 |
|
|
П р и м е ч а н и я 1. Температура хрупкости (п.6) составляет для ленты «БИЛАР-З» (температурный интервал применения от минус 20 °С до плюс 10 °С) - минус 20°С, для ленты «БИЛАР-Л» (температурный интервал применения от минус 5 °С до плюс 40 °С) - минус 5°С. 2. Испытания по п.7 при отрицательной температуре проводят только для ленты «БИЛАР-З». |
||
