Битумно-полимерная лента БИЛАР-М (ТУ 22.21.42-013-94259402-2024) предназначена для нанесения на наружную поверхность стальных магистральных нефтепроводов, нефтепродуктопроводов и водоводов диаметром до 1220 мм включительно с температурой транспортируемого продукта не выше 40 °С.

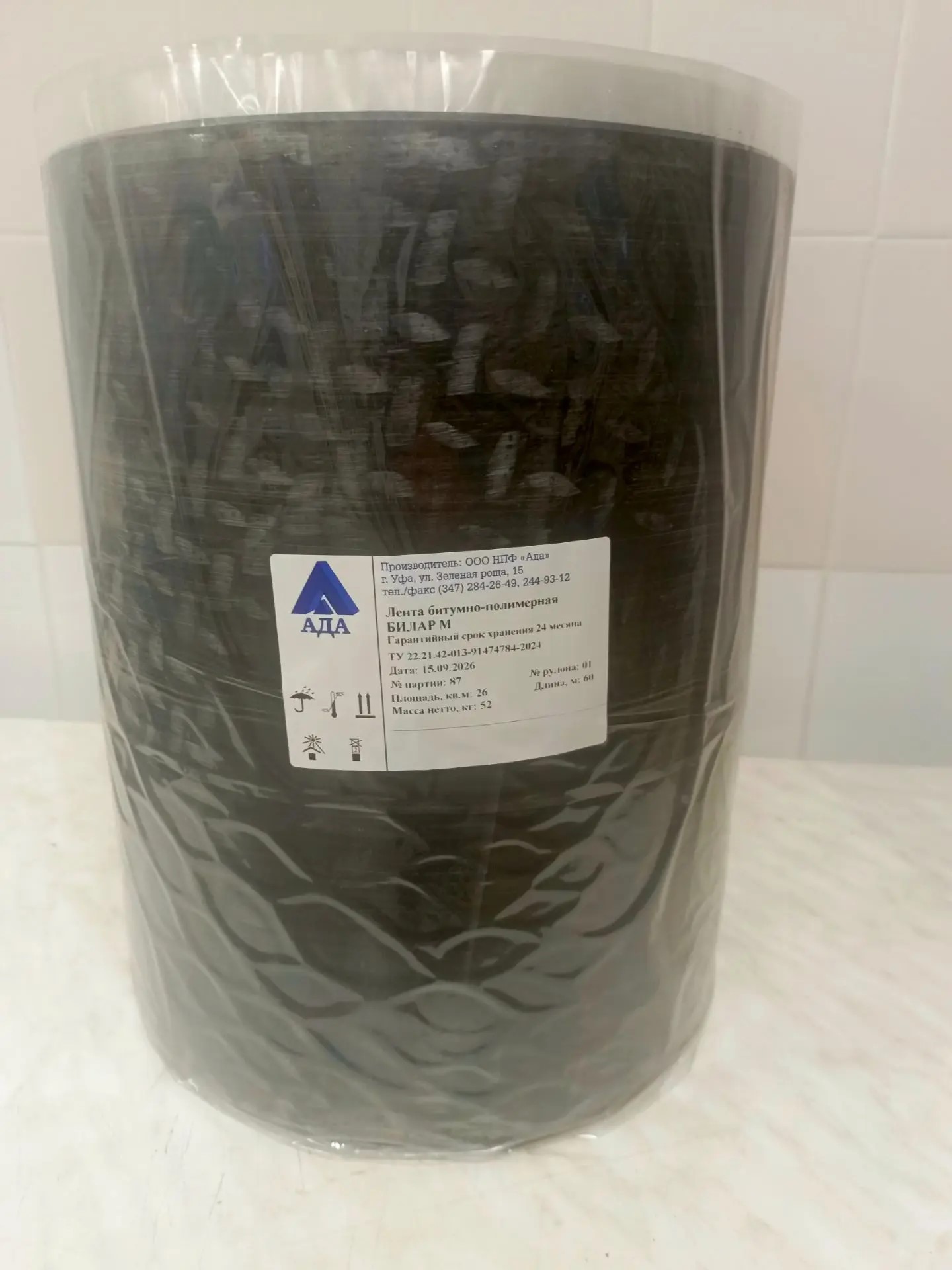

Лента БИЛАР-М представляет собой рулонный изоляционный материал, изготовленный путем одностороннего нанесения битумно-полимерной мастики на термоусаживающуюся полиэтиленовую ленту-основу.
Лента БИЛАР-М используется для нанесения на защищаемую поверхность при температуре окружающего воздуха от минус 20 °С до плюс 40 °С.
Лента БИЛАР-М может использоваться как манжета и может поставляться в виде рулонов или мерных отрезков.
Для ленты «БИЛАР-М» установлены следующие геометрические размеры:
- Общая толщина ленты, мм: не менее 1,5
- Ширина ленты, мм: 225±5; 450±5
- Длина полотна в рулоне, м: не менее 40
- Наружный диаметр рулона, мм: не более 400
Показатели качества битумно-полимерной ленты «БИЛАР-М»
Наименование показателей |
Норма для ленты |
1 Внешний вид рулона |
Конусность, бочкообразность, седловидность, телескопичность не более 5 мм по ширине рулона |
2 Внешний вид ленты: - основы - мастичного слоя |
- ровное полотно без складок, проколов, разрывов; - ровный слой мастики без пропусков или включения инородных материалов |
3 Диэлектрическая сплошность. Отсутствие пробоя при электрическом напряжении, кВ/мм толщины |
10 |
4 Прочность при разрыве при (23±2) °С, МПа, не менее, в продольном направлении |
12 |
5 Относительное удлинение при (23±2) °С, %, не менее, при разрыве в продольном направлении |
200 |
6 Температура хрупкости (гибкость ленты на брусе), °С, не выше |
минус 20. Трещины и разрывы мастичного слоя и отслоение его от основы не допускаются |
7 Адгезия к загрунтованной стальной поверхности при сдвиге, МПа, не менее, при температуре (23±2) °С |
0,2 |
8 Адгезия к загрунтованной стальной поверхности при отслаивании при температуре (23±2) °С, Н/см, не менее |
10 |
9 Адгезия ленты к ленте в нахлесте при температуре (23±2) °С, Н/см, не менее |
7,0 |
10 Водопоглощение ленты в течение 1000 часов, при температуре (60±2) °С, %, не более |
0,5 |
11 Грибостойкость, балл, не более |
2 |
12 Период индукции окисления ленты-основы при температуре 200 °С, мин, не менее |
20 |
13 Изменение относительного удлинения при разрыве ленты-основы после выдержки на воздухе, при температуре (100±5) °С в течение 1000 ч, %, не более |
25 |
14 Усадка ленты-основы в продольном направлении, при температуре (140±5) °С, %, не менее |
15 |
15 Содержание гель-фракции ленты-основы, %, не менее |
30 |
16 Температура хрупкости ленты-основы, °С, не выше |
минус 60 |
Лента поставляется в рулонах или мерных отрезках.
