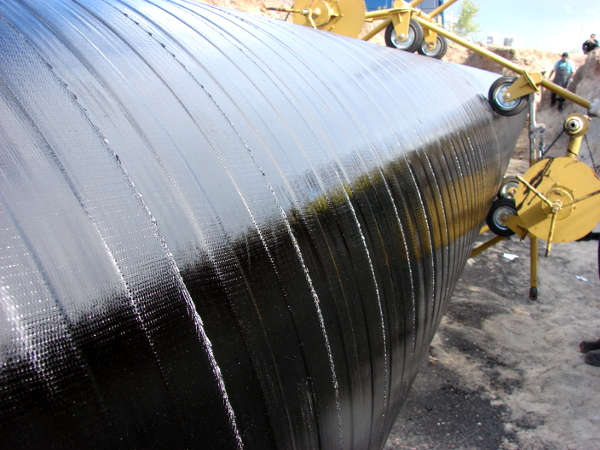

Покрытие «БИЛАР», как защитная конструкция формируется непосредственно на поверхности изолируемого трубопровода.
Покрытие «БИЛАР» используется для нанесения на защищаемую поверхность трубопровода с лентой марки «Л» при температуре окружающего воздуха от минус 5 °С до плюс 40 °С, а марки «З» - от минус 20 °С до плюс 10 °С.
Рекомендации по нанесению:
- Покрытие «БИЛАР» наносят на очищенную и загрунтованную защищаемую поверхность изоляционными машинами или вручную по грунтовке ГПБ-1. Степень очистки поверхности труб 3 по ГОСТ 9.402.
- Работы по нанесению покрытия «БИЛАР» с лентой марки «Л» проводят при температуре окружающего воздуха от минус 5 °С до плюс 40 °С, а марки «З» - от минус 20 °С до плюс 10 °С.
- При температуре окружающего воздуха ниже плюс 10 °С рулоны перед нанесением должны быть предварительно выдержаны в течение не менее 48 часов в теплом помещении при температуре не ниже плюс 15 °С, но не выше плюс 40 °С.
- Рулоны ленты следует выносить из теплого помещения (места хранения) непосредственно перед их установкой на шпулю изоляционной машины, в том числе, перед ручным нанесением защитного покрытия.
- Ленту «БИЛАР» и защитные обертки в конструкции защитного покрытия наносят спиральной намоткой с нахлестом витков 3÷5 см при однослойной изоляции. При двухслойном покрытии наносимый виток должен перекрывать уложенный на 50 % его ширины плюс 3 ÷ 5 см.
- Запрещается нанесение покрытия на влажную или покрытую льдом, снегом поверхность трубы, а также во время выпадения атмосферных осадков.
Конструкция комбинированного покрытия нормального типа на основе битумно-полимерной ленты «БИЛАР»:
|
Номер слоя |
Наименование слоя |
Толщина, мм, не менее |
|
|
1 |
Битумно-полимерная грунтовка ГПБ-1 |
0,1 |
|
|
2 |
Битумно-полимерная лента на основе мастики «Изобит» БИЛАР |
1,5 |
|
|
3 |
Защитная обертка |
Битумно-полимерная лента на основе мастики «Изобит» БИЛАР или |
1,5 |
|
Полипропиленовая мастичная лента изоляционная «БИПЛЭКС» или |
1,5 |
||
|
Обертка полиэтиленовая Полилен-ОБ, Лента ПВХ с липким слоем, лента ПВХ липкая (одна из предложенных лент) |
0,6 |
||
|
Общая толщина покрытия |
С лентой БИЛАР или БИПЛЭКС |
3,1 |
|
|
С лентой (полиэтиленовой, поливинилхлоридной) |
2,2 |
||
Конструкция комбинированного покрытия усиленного типа на основе битумно-полимерной ленты «БИЛАР»:
| Номер слоя | Наименование слоя | Толщина, мм, не менее |
|---|---|---|
| 1 | Битумно-полимерная грунтовка ГПБ-1 | 0,1 |
| 2 | Битумно-полимерная лента на основе мастики «Изобит» - «БИЛАР» | 1,5 |
|
3 |
Защитная обертка: | |
| Битумно-полимерная лента на основе мастики «Изобит» - «БИЛАР» или | 1,5 | |
| Полипропиленовая мастичная лента изоляционная «БИПЛЭКС» или | 1,5 | |
|
Обертка полиэтиленовая «Полилен-ОБ», лента ПВХ с липким слоем, лента ПВХ липкая (одна из предложенных лент) |
0,6 | |
|
Общая толщина покрытия |
С лентой «БИЛАР» или «БИПЛЭКС» | 4,6 |
| С лентой (полиэтиленовой, поливинилхлоридной) | 3,7 | |
Показатели качества (характеристики) комбинированной системы покрытия «БИЛАР»:
|
№ п/п |
Наименование показателя (характеристики) |
Значение показателя |
||
|
1 |
Внешний вид |
Гладкая ровная поверхность без дефектов (перекосов, морщин, отвисаний, пузырей) |
||
|
2 |
Диэлектрическая сплошность, кВ/мм, не менее |
5 |
||
|
3 |
Прочность при ударе в диапазоне температур от минус (40±3) °С до (40±3) °С, Дж, не менее |
4 |
||
|
4 |
Площадь отслаивания покрытия при катодной поляризации, см2, не более, при температурах |
(20±3)°С |
5 |
|
|
(40±3)°С |
10 |
|||
|
5 |
Переходное сопротивление в 3 %-ном растворе NaCl при |
Исходное |
108 |
|
|
через 100 суток испытаний |
107 |
|||
|
6 |
Сопротивление вдавливанию (пенетрация) |
0,2 |
||
|
7 |
Адгезия к стали методом сдвига при (20±5) °С, МПа, |
0,2 |
||
|
8 |
Адгезия к стали методом отслаивания при (20±5) °С, Н/см, не менее |
10 |
||
|
9 |
Адгезия в нахлесте при (20±5)°С, Н/см, не менее |
ленты к ленте |
7 |
|
|
обертки липкой к ленте |
5 |
|||
